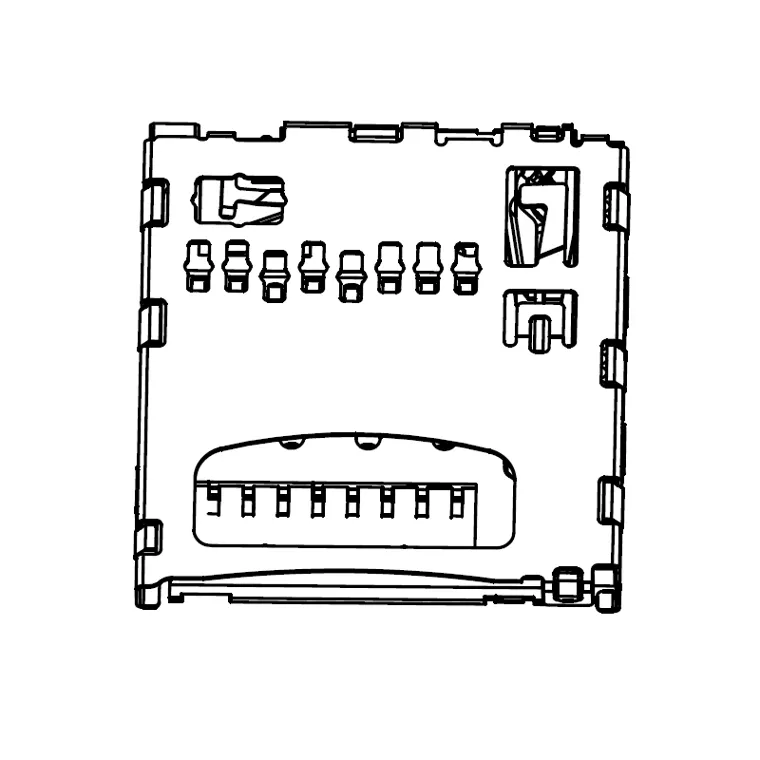

7MSDP-F0-0037Micro SD ( T-Flash )

產品概述

7MSDP-F0-0037 是皇海科技 Micro SD ( T-Flash ) 系列的 PUSH 式 Micro SD(T-Flash)記憶卡連接器,對接高度 H:1.29mm。額定電壓 100V AC,額定電流 0.5A Max,耐電壓 500V AC,絕緣電阻 1000MΩ MIN,插拔壽命 10,000 CYCLES。本體材質為 LCP,阻燃等級 UL94V-0,顏色 BLACK,端子材質為 PHOSPHOR BRONZE,外殼材質為 STAINLESS STEEL。此類連接器常用於嵌入式控制器、工業相機、資料記錄器與需讀取抽取式儲存媒體的手持裝置。本料號符合 RoHS,本頁可下載工程圖面(PDF)。

這顆是什麼

7MSDP-F0-0037 是皇海科技 Micro SD ( T-Flash ) 系列的記憶卡插槽。型號說明逐字記載為「MICRO SD PUSH H:1.29mm」。本頁的說明與規格都出自來源工程圖面 7MSDP-F0-0037(版次 A),圖面可直接下載核對。

圖面記載的材質與標示:本體材質 LCP UL94V-0 BLACK、端子材質 PHOSPHOR BRONZE、外殼材質 STAINLESS STEEL、本體阻燃等級 UL94V-0、本體顏色 BLACK;並標示符合 RoHS。

要選這顆,還是同系列其他型號?

皇海 Micro SD ( T-Flash ) 系列目前刊登 19 個型號。

以整個系列來看,對接高度涵蓋 1.15mm、1.28mm、1.29mm、1.45mm、1.5mm、1.68mm;端子間距涵蓋 0.7mm、0.9mm、1.1mm;插拔壽命為 3,000、5,000、10,000 次;腳位數涵蓋 8–11 pin——這是系列範圍,不是本型號的值,個別型號的數值請看該型號自己的圖面。

本型號自己的圖面記載:對接高度 1.29 mm、腳位數 11、額定電壓 100V AC、額定電流 0.5A Max、耐電壓 500V AC、絕緣電阻 1000MΩ MIN、插拔壽命 10,000 CYCLES。

Micro SD ( T-Flash ) 系列頁  microSD 記憶卡連接器選型指南

典型應用

這顆屬於記憶卡插槽,以下方案頁列出各自的連接器選用考量:

• 工業相機與影像系統連接器方案
• 智慧電表與物聯網終端連接器方案

圖面與詢價

工程圖面(PDF)可從本頁直接下載,圖號 7MSDP-F0-0037、版次 A,含尺寸與腳位。本頁規格表的每一格都出自這張圖面。

需要樣品或報價,用本頁的詢價按鈕即可,主旨會自動帶入料號。

皇海首頁

常見問題

7MSDP-F0-0037 是什麼連接器?

它是皇海科技 Micro SD ( T-Flash ) 系列的記憶卡插槽,型號說明為「MICRO SD PUSH H:1.29mm」,來源圖面 7MSDP-F0-0037 版次 A。

7MSDP-F0-0037 的規格是多少?

依來源圖面 7MSDP-F0-0037(版次 A):對接高度 1.29 mm、腳位數 11、額定電壓 100V AC、額定電流 0.5A Max、耐電壓 500V AC、絕緣電阻 1000MΩ MIN、插拔壽命 10,000 CYCLES、本體材質 LCP UL94V-0 BLACK、端子材質 PHOSPHOR BRONZE、外殼材質 STAINLESS STEEL、本體阻燃等級 UL94V-0、本體顏色 BLACK、符合 RoHS。本頁下方的規格表可逐格核對。

怎麼索取樣品或報價?

來信 service@kingconn.com.tw 並註明型號即可;在各產品頁點選任一型號卡片,也會自動帶入該型號的詢價主旨。業務團隊會回覆規格書、樣品與報價事宜。

7MSDP-F0-0037 有圖面可以下載嗎?

有。本頁可直接下載 7MSDP-F0-0037 圖面 PDF,含尺寸與腳位;規格表上的每一格都可以對回這張圖。

規格

資料來源：本料號工程圖面 7MSDP-F0-0037 版本 A
